01：功能特点
支持多路输入:HDMI,DVI,VGA,2*CVBS
亮度调节，对比度 ,清晰度、色度调节
支持自定义分辨率
支持画面冻结
遥控器控制 ，
任意通道无缝切换、淡入淡出
支持EDID管理 支持多功能锁键
显示屏测试 HDMI、VGA、DVI音视频同步传输
智能走点
02：型号参数

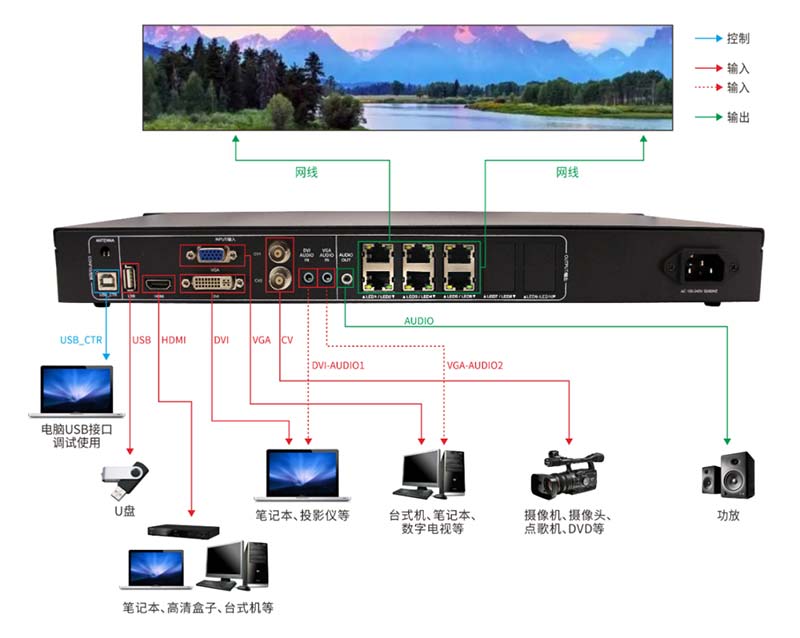

03：系统拓扑图

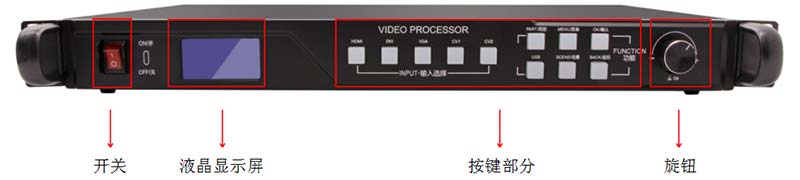

04：硬件介绍
| 开关 | 电源开关 |
| 液晶显示屏 | 显示用户操作的详细提示 |
| 旋钮 | 调节LED屏分辨率的大小和确认等 |
| 按键部分说明 | |||
| HDMI | HDMI信号输入选择键 | PART/局部 | 局部/全屏切换 |
| DVI | DVI信号输入选择键 | MENU/菜单 | 进入高级设置模式 |
| VGA | VGA信号输入选择键 | OK/确认 | 选项确认键 |
| CV1 | CV1信号输入选择键 | BACK/返回 | 返回上一级菜单/锁定功能 |
| CV2 | CV2信号输入选择键 | SCENE/场景 | 预设场景调用键 |

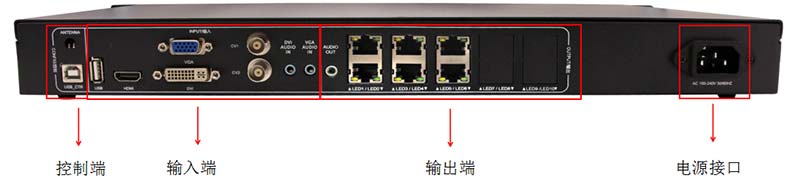

| CONFIG/控制端 | INPUT/信号输入端 | OUTPUT/信号输出端 | |||
| ANTENNA | 遥控器天线接口 | HDMI | HDMI输入端口 | AUDIO | 音频输出接口 |
| USB_CTR | 系统调试接口 | VGA | VGA输入端口 | S1/S2/S3/ S4/S5/S6 |
网口工作指示灯 |
| DVI | DVI输入端口 | LED1/LED2/LED3/ LED4/LED5/LED6 |
输出网口 | ||
| CV1/CV2 | CV输入端口 | ||||
| AUDIO1 | DVI音频输入接口 | ||||
| AUDIO2 | VGA音频输入接口 | ||||
05：应用案例

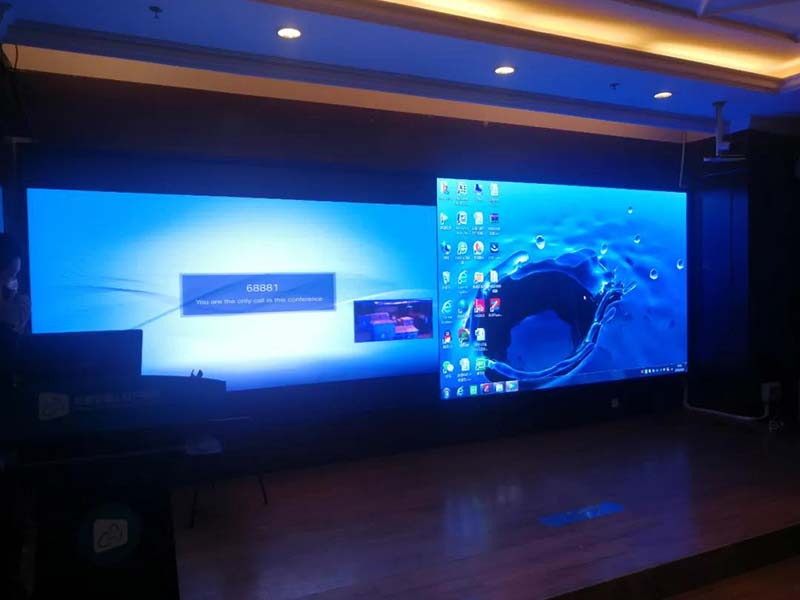

成都某医院，星欧二合一主控Z4，P2.5为您展现视觉精彩！

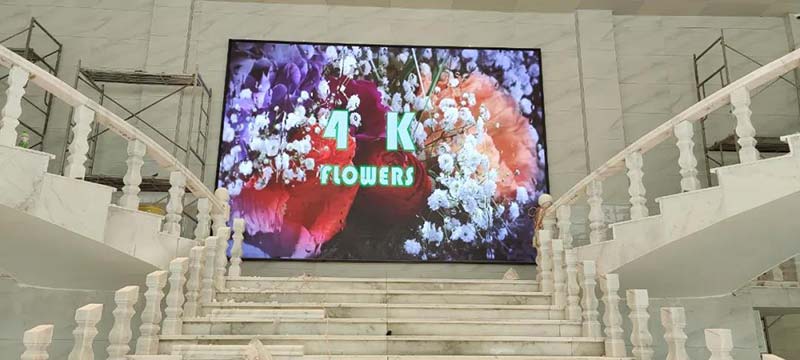

河南某园区，室内P2星欧战狼系列接收卡+二合一超级主控带载！

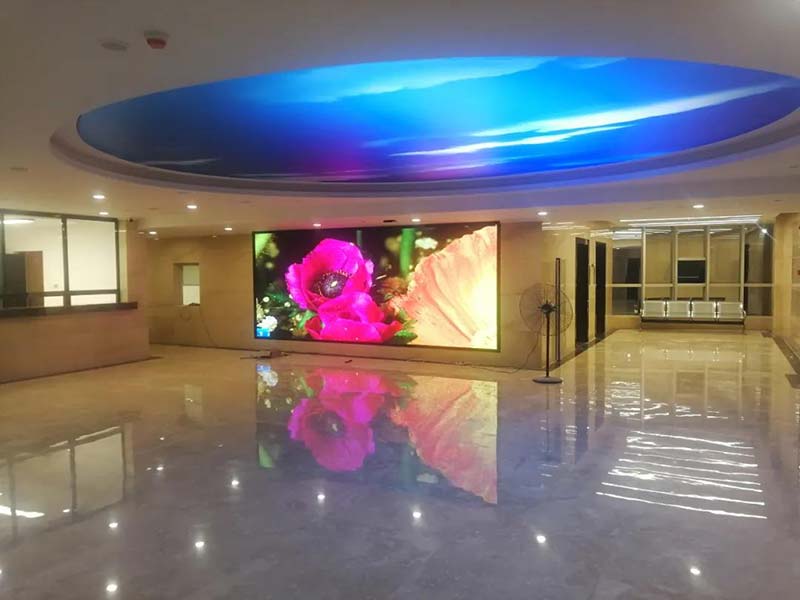

四川某医院会议厅，星欧Z6L超级主控，9929驱动芯片，刷新3840，星欧战狼接收卡!
